空间与语义的融合：Milvus 地理几何字段与 R-Tree 索引技术详解

在向量数据库的工程实践中，处理多模态数据——特别是结合地理位置（LBS）与非结构化语义数据——一直是一个复杂的架构挑战。随着 Milvus 2.6.4 版本的发布，原生 Geometry 数据类型与 R-Tree 索引的引入，标志着向量数据库在处理”空间+语义”混合查询能力上的实质性扩展。本文将深入剖析该特性的技术背景、实现原理、性能表现及工程实践指南。

背景与动机

在构建现代推荐系统、自动驾驶平台或本地生活服务应用时，工程团队常面临一个典型的数据割裂问题：语义理解与空间感知的存储分离。

以一个外卖配送场景为例：

• 语义需求：用户搜索”适合约会的浪漫餐厅”，这需要对商户的评论、标签进行向量化（Embedding），并在高维空间中计算相似度。
• 空间需求：查询必须限制在”用户当前位置 3 公里以内”或”特定的行政配送多边形区域内”。

在传统的架构中，这通常需要两套系统协同：

1. PostGIS/Elasticsearch 处理地理围栏和距离计算。
2. 向量数据库 处理特征向量的相似性检索。

这种双库架构带来了显著的痛点：

• 数据同步复杂：几何坐标与特征向量需要保持严格的一致性。
• 查询延迟（Latency）：需要在应用层对两套系统的返回结果进行交集运算（Intersection）和重排序，增加了网络开销和处理时间。
• 过滤效率低下：如果先进行向量搜索（ANN），可能会召回大量地理位置极远的无效结果；如果先进行地理过滤，当候选集依然庞大时，后续的向量计算压力并未减轻。

引入原生 Geometry 支持的核心目标，在于消除数据孤岛，实现单一系统内的混合高效检索。

通过在向量数据库内核层面集成空间几何计算能力，旨在让查询引擎同时具备理解”语义相似性”与”空间拓扑关系”的能力，从而在一次检索路径中完成从粗筛到精排的全过程。

新特性核心内容

定义

Milvus 2.6.4+ 引入了新的标量字段类型 DataType.GEOMETRY。这是一个基于 OpenGIS Simple Features Access 标准的实现，支持以 WKT (Well-Known Text) 格式存储和查询地理空间数据。

该特性并非简单的元数据过滤，而是引入了完整的几何对象模型，支持以下数据结构：

• POINT: 点（如商户位置、车辆实时坐标）。
• LINESTRING: 线（如道路中心线、行进轨迹）。
• POLYGON: 多边形（如行政区划、电子围栏）。
• 集合类型: MULTIPOINT, MULTILINESTRING, MULTIPOLYGON, GEOMETRYCOLLECTION。

能力边界

该特性赋予了 Milvus 处理复杂空间逻辑的能力，不再局限于简单的数值范围过滤。用户可以在 search 或 query 请求的 filter 表达式中使用专业的几何算子：

• 空间关系判断：判断包含 (ST_CONTAINS, ST_WITHIN)、相交 (ST_INTERSECTS, ST_CROSSES)、接触 (ST_TOUCHES) 等拓扑关系。
• 距离计算：计算几何体之间的距离 (ST_DISTANCE) 或筛选特定距离内的对象 (ST_DWITHIN)。

这意味着 Milvus 可以直接回答如下复杂的混合查询：

查找位于[多边形区域A]内，且与[查询向量V]语义最相似的 Top-K 个实体。

技术实现与架构解析

Milvus 对 Geometry 的支持并非停留在接口层，而是深入到了存储引擎与索引引擎的实现。

R-Tree 索引机制

为了加速空间查询，Milvus 集成了 R-Tree (Rectangle Tree) 索引结构。R-Tree 是一种专门针对多维空间数据设计的平衡树结构，其核心思想是利用 最小外包矩形 (MBR, Minimum Bounding Rectangle) 对空间对象进行分层聚类。

在 Milvus 内部，R-Tree 的构建与查询流程如下：

索引构建 (Phase 1: Build)：

• 叶子节点：系统计算每个 Geometry 对象的 MBR，将其作为叶子节点存储。
• 中间节点：依据空间邻近性，将相邻的叶子节点聚合，生成包含这些节点的父级 MBR。
• 根节点：层层向上聚合，最终形成覆盖所有数据的根节点 MBR。
• 这一过程构建了一个高度平衡的树状结构，使得空间数据的检索复杂度从线性扫描 $O(N)$ 降低至对数级别 $O(\log N)$。

两阶段过滤机制 (Two-Phase Filtering)：

为了平衡性能与精度，Milvus 采用了”粗筛+精筛”的策略：

• 粗筛 (Rough Filter)：利用 R-Tree 索引，快速判断查询几何体的 MBR 是否与索引节点的 MBR 相交。这一步能极快地剪除绝大部分不相关的分支（Pruning），筛选出候选集。由于 MBR 是规则矩形，计算极快，但可能存在假阳性（False Positives）。
• 精筛 (Fine Filter)：对候选集中的几何对象，使用 GEOS (Geometry Engine - Open Source) 库进行精确的几何运算。GEOS 是 PostGIS 等系统的底层依赖，能够处理复杂的任意多边形相交或包含逻辑，确保最终结果的准确性。

R-Tree 索引的空间分层结构示意图

存储格式与编解码

尽管用户通过 WKT (文本) 格式与系统交互，但在 Milvus 内部存储层，WKT 会被转换为 WKB (Well-Known Binary) 格式。WKB 是一种紧凑的二进制表示形式，能显著减少存储空间占用并提升 I/O 效率。对于内存映射（mmap）场景，Geometry 字段同样支持，这对于大规模数据集的内存管理至关重要。

能实现的效果与技术指标

引入 R-Tree 索引后，空间过滤的性能不再随数据量的线性增长而显著恶化。

查询效率对比

在没有 R-Tree 索引的情况下，执行 ST_CONTAINS 等操作会触发全表扫描（Brute Force Scan），系统必须逐行解析 WKB 并进行复杂的几何计算。随着数据量达到百万级或千万级，延迟将达到不可接受的程度。

启用 R-Tree 后，查询路径转变为树的遍历。理论性能模型显示：X轴为数据量级 [10K, 100K, 1M, 10M]，Y轴为查询延迟 (ms)。”Full Scan” 曲线呈线性陡峭上升，而 “R-Tree Index” 曲线呈平缓的对数增长趋势，在百万级数据量下差距可达数个数量级。

R-Tree 索引将空间查询的时间复杂度从 O(N) 降低至 O(log N)，在百万级数据下性能提升可达数个数量级。

召回率与准确性

由于采用了基于 GEOS 的精筛机制，Milvus 的几何查询保证了 100% 的几何计算准确性（Accuracy）。与某些为了速度而仅使用 MBR 近似计算的系统不同，Milvus 能够正确处理边缘情况，例如一个点位于 MBR 内部但位于实际多边形外部的情况，会被正确过滤。

混合搜索吞吐量

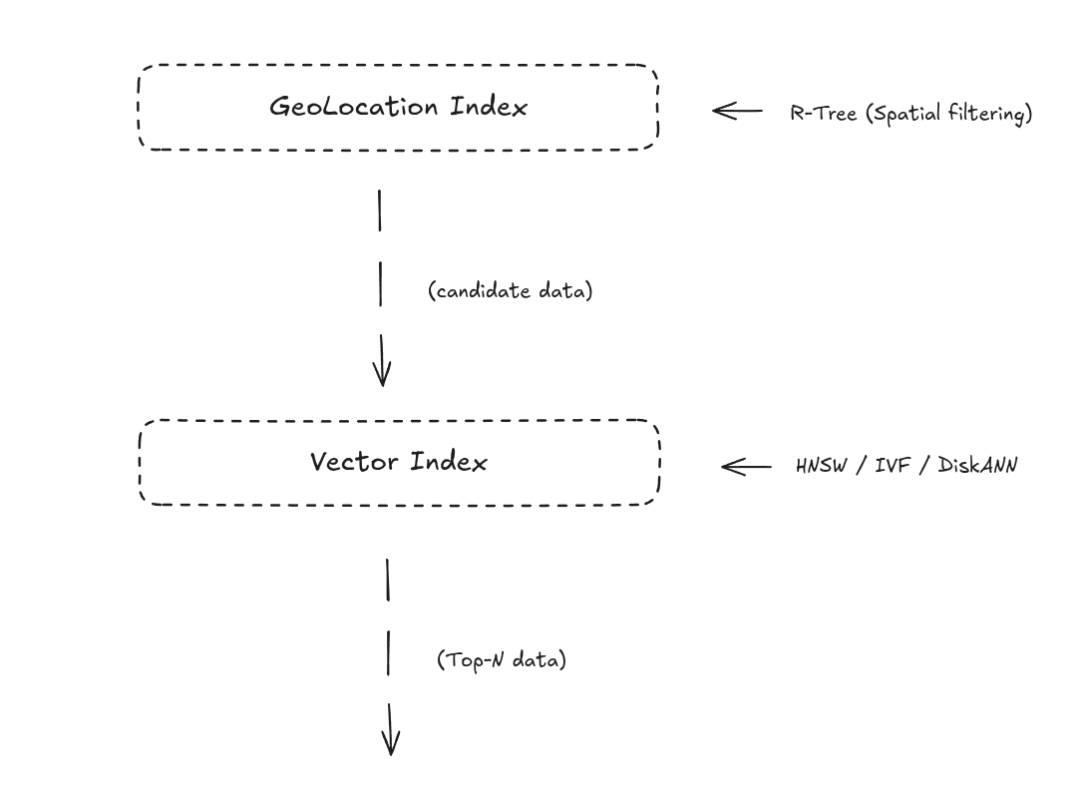

向量索引与 R-Tree 空间索引的融合架构

在 “Vector Search + Geometry Filter” 的混合场景中，R-Tree 充当了极其高效的前置过滤器（Pre-filter）。通过高效剪枝，参与向量距离计算（L2/IP/Cosine）的实体数量被大幅减少，从而显著提升了整体 QPS（每秒查询数）。

Workshop 实践与使用指南

本节将通过 Python SDK (pymilvus) 演示如何在一个集合中启用 Geometry 特性，并执行混合检索。

集合定义与数据准备

首先，需要在 Schema 中显式定义 DataType.GEOMETRY 字段。

from pymilvus import MilvusClient, DataType
import numpy as np

# 连接 Milvus
milvus_client = MilvusClient("http://localhost:19530")

collection_name = "lb_service_demo"
dim = 128

# 1. 定义 Schema
schema = milvus_client.create_schema(enable_dynamic_field=True)
schema.add_field("id", DataType.INT64, is_primary=True)
schema.add_field("vector", DataType.FLOAT_VECTOR, dim=dim)
schema.add_field("location", DataType.GEOMETRY) # 定义几何字段
schema.add_field("poi_name", DataType.VARCHAR, max_length=128)

# 2. 创建索引参数
index_params = milvus_client.prepare_index_params()

# 为向量字段创建索引 (如 IVF_FLAT)
index_params.add_index(
    field_name="vector",
    index_type="IVF_FLAT",
    metric_type="L2",
    params={"nlist": 128}
)

# 为几何字段创建 R-Tree 索引 (关键步骤)
index_params.add_index(
    field_name="location",
    index_type="RTREE" # 指定索引类型为 RTREE
)

# 3. 创建集合
if milvus_client.has_collection(collection_name):
    milvus_client.drop_collection(collection_name)

milvus_client.create_collection(
    collection_name=collection_name,
    schema=schema,
    index_params=index_params, # 创建集合时即挂载索引
    consistency_level="Strong"
)

print(f"Collection {collection_name} created with R-Tree index.")

数据插入

数据插入时，几何字段需符合 WKT 字符串格式。

# 模拟数据：北京某区域的随机 POI
data = []
# 示例 WKT: POINT(经度 纬度)
geo_points = [
    "POINT(116.4074 39.9042)", # 故宫附近
    "POINT(116.4600 39.9140)", # 国贸附近
    "POINT(116.3200 39.9900)", # 清华附近
]

for i, wkt in enumerate(geo_points):
    vec = np.random.random(dim).tolist()
    data.append({
        "id": i,
        "vector": vec,
        "location": wkt,
        "poi_name": f"POI_{i}"
    })

res = milvus_client.insert(collection_name=collection_name, data=data)
print(f"Inserted {res['insert_count']} entities.")

混合检索实践

场景：查找距离特定坐标（如用户位置）2公里以内，且向量特征最相似的 Top 3 POI。

使用 ST_DWITHIN 算子进行过滤。注意 ST_DWITHIN 的距离单位是米。

# 加载集合到内存
milvus_client.load_collection(collection_name)

# 用户位置 (WKT)
user_loc_wkt = "POINT(116.4070 39.9040)"
search_vec = np.random.random(dim).tolist()

# 构造过滤表达式：利用 ST_DWITHIN 进行半径 2000 米的过滤
filter_expr = f"ST_DWITHIN(location, '{user_loc_wkt}', 2000)"

# 执行搜索
search_res = milvus_client.search(
    collection_name=collection_name,
    data=[search_vec],
    filter=filter_expr, # 注入几何过滤
    limit=3,
    output_fields=["poi_name", "location"]
)

print("Search Results:")
for hits in search_res:
    for hit in hits:
        print(f"ID: {hit['id']}, Score: {hit['distance']:.4f}, Name: {hit['entity']['poi_name']}")

最佳实践建议

显式创建索引：对于大规模数据（>10k entities），务必为 Geometry 字段创建 RTREE 索引。未建立索引时，所有几何过滤都会回退到全表扫描，严重影响性能。

未建立 R-Tree 索引时，几何过滤会回退到全表扫描，在大规模数据集上性能将严重下降。

坐标系一致性：Milvus 内部计算假设坐标系是平面的或标准的经纬度映射。在应用层应确保所有插入的 WKT 数据使用相同的坐标参考系（如 WGS84），以保证计算逻辑的正确性。

算子选择：

• 做”方圆多少米”的搜索，优先使用 ST_DWITHIN，其针对距离计算进行了优化。
• 做”多边形围栏”判定，使用 ST_CONTAINS 或 ST_WITHIN。

空值处理：如果在 Schema 中定义了 nullable=True，在进行几何运算过滤时，值为 Null 的实体会被自动排除，无需额外的 IS NOT NULL 检查，除非逻辑需要显式处理。

环境依赖与兼容性

为了在生产环境中使用上述特性，请确保基础设施满足以下要求：

• Milvus 版本：必须为 2.6.4 或更高版本。早期版本不支持 DataType.GEOMETRY 及 RTREE 索引类型。
• SDK 版本：
  • PyMilvus：需升级至最新版（推荐 2.6.x 系列），以支持 WKT 数据的序列化和 RTREE 索引参数的传递。
  • Java/Go/Node SDK：需检查对应语言 SDK 的 Release Note，确认已对齐 2.6.4 的 Proto 定义。
• 依赖库：Milvus 服务端镜像已内置 Boost Geometry 和 GEOS 库，用户无需在部署容器或宿主机上手动安装这些 C++ 依赖。
• 资源限制：R-Tree 索引会占用额外的内存空间。在规划内存容量（Capacity Planning）时，除了向量索引（如 HNSW/IVF），需预留几何索引的内存开销。Geometry 字段本身支持 Mmap，可在内存受限场景下通过磁盘映射缓解压力。

Milvus 服务端已内置 Boost Geometry 和 GEOS 库，无需手动安装额外依赖。

参考来源

1. Filtering Explained - Milvus Documentation
2. Geometry Field - Milvus Documentation (v2.6.x)
3. Geometry Operators - Milvus Documentation (v2.6.x)
4. RTREE Index - Milvus Documentation (v2.6.x)
5. Basic Vector Search - Milvus Documentation
6. 语义+R-Tree空间索引：Milvus如何帮外卖APP做3公里内美食推荐 - Milvus Week
